ATTC技术分享 | 半轴扭转疲劳试验能力介绍
2025-09-28 10:21:45

汽车半轴在汽车行驶中有着传递动力的重要作用,车辆在行驶中会使半轴反复扭转并承受巨大压力,保证一定工况下半轴的稳定耐久对车辆行驶安全至关重要。

半轴扭转疲劳试验能力,是指实验室或设备通过模拟汽车半轴在实际行驶中承受的反复扭转载荷,检测其在长期交变应力下抵抗疲劳破坏的性能、评估其使用寿命与可靠性的专业技术能力。

该能力的核心价值在于验证半轴是否满足设计标准,避免其在使用中因疲劳出现断裂等安全隐患。

一、试验目的

为了评估汽车半轴在长期使用过程中抵抗疲劳破坏的能力,对于保证产品的质量和性能至关重要。

  • 确保可靠性:通过试验可以模拟半轴在实车工况中所承受预期的载荷和应力,验证因疲劳损伤导致的断裂风险性;

  • 优化设计:试验结果可以帮助工程师了解半轴的性能状态,进而改进材料选择和制造工艺,以便改善半轴的疲劳寿命,从而提高整体可靠性和安全性;

  • 符合标准:满足相关行业标准和法规的要求,确保产品在市场上具有竞争力。

二、试验方法

1.1     环境要求:室温;

1.2     技术参数要求:

  1.2.1     试验载荷方向为绕轴向扭转,加载端为花键输入端;

  1.2.2     输入花键的啮合长度应与实车配合长度相同;

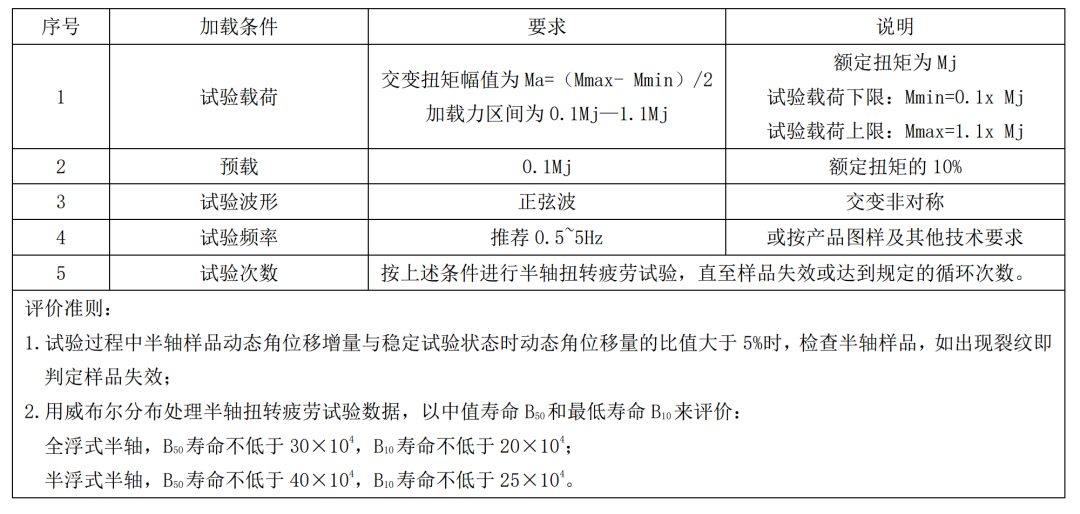

  1.2.3     试验参数示意如下表:(额定扭矩、频率、次数以客户提供参数为准)。

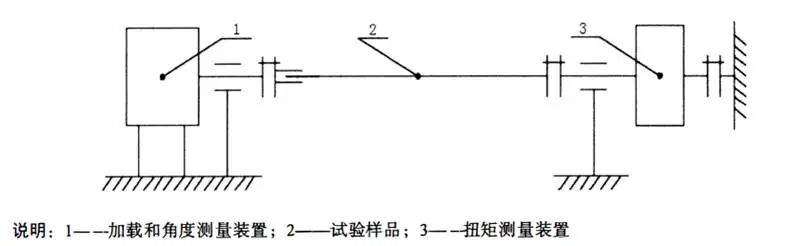

1.3    台架示意图


三、设备信息

四、能力介绍

应用领域:

汽车传动系统

覆盖产品:

驱动轴、传动轴、转向机构、扭杆弹簧等

适用项目:

扭转疲劳、静扭刚度 、静扭强度

案例展示:

五、相关标准

QC/T 293-2019 《汽车半轴技术条件和台架试验方法》

QC/T 29082-2019 《汽车传动轴总成技术条件及台架试验方法》

QC/T 647-2013 《汽车转向万向节总成性能要求及试验方法》

QC∕T 649-2013 《汽车转向操纵机构性能要求及试验方法》

结语

半轴扭转疲劳试验能力,主要用于汽车研发阶段的半轴设计验证、生产阶段的批次质量抽检,以及故障分析时排查半轴是否因疲劳性能不达标导致失效。

在车辆底盘研发过程中,不能忽视该部件的重要作用。
